Qué es y cómo funciona un interruptor diferencial
Si estás renovando o ampliando tu instalación eléctrica, entender qué es y cómo funciona un interruptor diferencial es clave para prevenir riesgos, favorecer la continuidad del servicio y tomar decisiones informadas. En esta página te explicamos conceptos esenciales con un enfoque práctico y orientado a la compra en Sodimac Perú.
Además de definir qué es y cómo funciona un interruptor diferencial, te mostramos cómo elegir el tipo adecuado, instalarlo correctamente y probar su desempeño. Así garantizas la seguridad de las personas y el cuidado de equipos, especialmente en ambientes con humedad y electrodomésticos modernos.
¿Cómo funciona un interruptor diferencial ?
En un circuito sano, la corriente que entra por fase debe ser igual a la que vuelve por el neutro. Para explicar qué es y cómo funciona un interruptor diferencial de forma sencilla: el dispositivo compara ambas corrientes; si detecta un desequilibrio (fuga a tierra), abre el circuito en milisegundos para proteger a las personas.
El núcleo toroidal y las bobinas internas miden esa diferencia y accionan un relé de corte cuando la fuga supera su sensibilidad (por ejemplo, 30 mA en viviendas). Al entender qué es y cómo funciona un interruptor diferencial notarás que complementa al termomagnético: éste protege por sobrecorriente; el diferencial, por fugas.

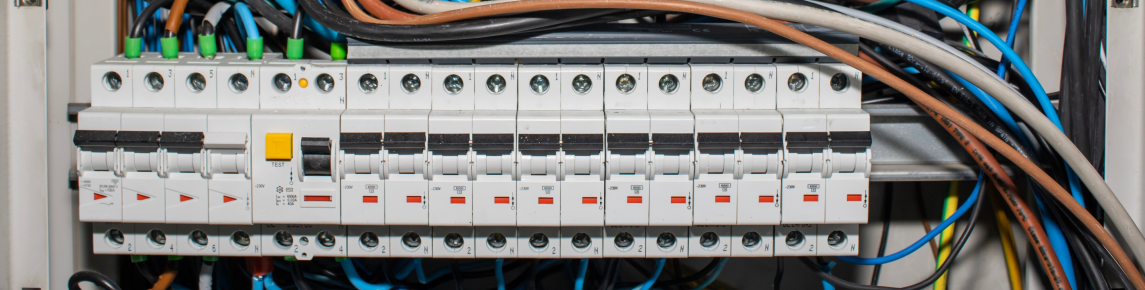

¿Qué es un interruptor diferencial ?

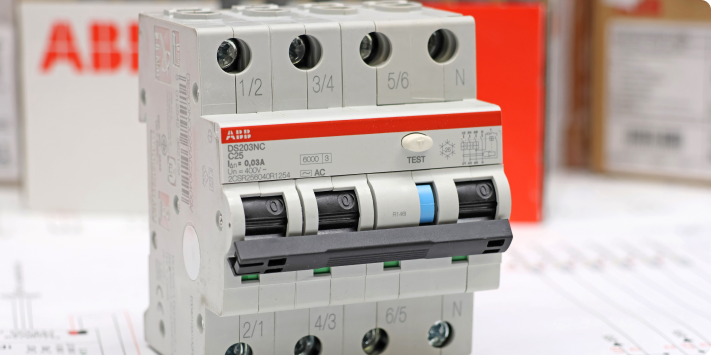

Un interruptor diferencial (RCD/RCCB, también llamado disyuntor o llave diferencial) es un dispositivo electromecánico diseñado para proteger contra choques eléctricos. En términos de qué es y cómo funciona un interruptor diferencial, su misión es desconectar el suministro cuando hay corriente de fuga hacia tierra.
Existen clases según forma de onda: AC, A, F y B; y diferentes sensibilidades (10–30–100–300 mA) y corrientes nominales (p. ej., 25–40–63 A). Conocer qué es y cómo funciona un interruptor diferencial te ayuda a seleccionar el modelo que corresponde a tus cargas y entorno.
¿Para qué sirve un interruptor?
Sirve para evitar descargas por contacto directo o indirecto y, en sensibilidades mayores (p. ej., 300 mA), reducir riesgo de incendio por fugas elevadas. Para la intención de búsqueda qué es y cómo funciona un interruptor diferencial, su utilidad se centra en la protección de personas y activos.
También permite detectar anomalías recurrentes en la instalación (cables dañados, humedad, equipos con aislamiento degradado). Cuando investigas qué es y cómo funciona un interruptor diferencial, verás que su disparo frecuente indica revisar tierra, derivaciones y equipos conectados.
¿Cómo instalar un interruptor diferencial?
Antes de instalar, corta la energía general, verifica calibre del dispositivo y esquema de conexión (monofásico F+N o trifásico L1+L2+L3+N). En todo paso donde apliques qué es y cómo funciona un interruptor diferencial, asegúrate de respetar la normativa vigente y la puesta a tierra.
Monta sobre riel DIN, conecta entrada arriba y salida abajo siguiendo el diagrama del fabricante, y realiza la prueba con el botón TEST. Conocer qué es y cómo funciona un interruptor diferencial te permitirá validar que el disparo ocurre y restablecer con el RESET/levantar palanca.
¿Cómo calcular un interruptor diferencial?
El cálculo práctico se basa en tres ejes: sensibilidad (IΔn), intensidad nominal (In) y tipo (AC/A/F/B). Relaciona qué es y cómo funciona un interruptor diferencial con tu realidad: usa 30 mA para protección de personas y 100–300 mA para selectividad o prevención de incendios.
Considera corrientes de fuga propias de equipos electrónicos, variadores y climatización para evitar disparos molestos, y evalúa selectividad entre varios diferenciales. Entender qué es y cómo funciona un interruptor diferencial te guía a elegir polos (2P/4P), tensión y compatibilidad con tu cuadro eléctrico.
¿Cómo conectar un interruptor diferencial?
La conexión más común es monofásica: fase al borne marcado L y neutro al N; en trifásico, usa L1, L2, L3 y N según esquema. Dominar qué es y cómo funciona un interruptor diferencial te ayuda a identificar entradas/salidas y la correcta orientación del aparato.
Evita puentes indebidos entre neutros de distintos circuitos y respeta el conductor de protección (PE). Al aplicar qué es y cómo funciona un interruptor diferencial, recuerda que el botón TEST deriva corriente a través de una resistencia para verificar el disparo.
¿Cómo elegir interruptor diferencial?
Elige por sensibilidad (30 mA en viviendas), tipo de señal (A para cargas con electrónica; B si hay variadores/EV; F para altas frecuencias) y por In acorde al interruptor general. Vincula qué es y cómo funciona un interruptor diferencial con tu entorno: baños, cocinas y exteriores requieren alta sensibilidad y buen nivel de protección.
Revisa normas IEC 61008 y el Código Nacional de Electricidad – Utilización, además de la compatibilidad con tu riel y espacio disponible. Cuando conoces qué es y cómo funciona un interruptor diferencial, también priorizas marcas certificadas y documentación técnica clara.
¿Cómo instalar interruptor diferencial monofásico?
En monofásico, conecta fase y neutro al diferencial bipolares y distribuye a los circuitos aguas abajo con su respectivo conductor de protección. Recuerda durante la instalación qué es y cómo funciona un interruptor diferencial: todo retorno debe pasar por el mismo aparato para que mida correctamente.
Prueba el botón TEST tras energizar; si no dispara, revisa tensión de alimentación, conexiones y continuidad de tierra. Esta verificación refuerza qué es y cómo funciona un interruptor diferencial y evita falsas sensaciones de seguridad.
¿Cómo instalar un interruptor diferencial trifásico?
En trifásico con neutro, usa un diferencial tetrapolar: conecta L1, L2, L3 y N según el diagrama, manteniendo el PE independiente. Comprender qué es y cómo funciona un interruptor diferencial asegura una correcta protección en motores, ascensores y bombas.
Verifica la selectividad con otros diferenciales si hay múltiples etapas y documenta el circuito para mantenimiento. Aplicar qué es y cómo funciona un interruptor diferencial en entornos trifásicos evita disparos en cascada y perdidas de servicio.
¿Cómo instalar un interruptor diferencial trifásico sin neutro?
En trifásico sin neutro, el diferencial protege comparando la suma vectorial de las corrientes de las tres fases; puede que el botón TEST no funcione si el diseño requiere N. Al tener claro qué es y cómo funciona un interruptor diferencial, sabrás que algunos fabricantes ofrecen soluciones de prueba alternativas.
Si el TEST no actúa, se recurre a pruebas con resistencia puenteada según manual técnico o instrumentos específicos, siempre por un profesional. Conocer qué es y cómo funciona un interruptor diferencial en este escenario evita diagnósticos erróneos y asegura protección efectiva.

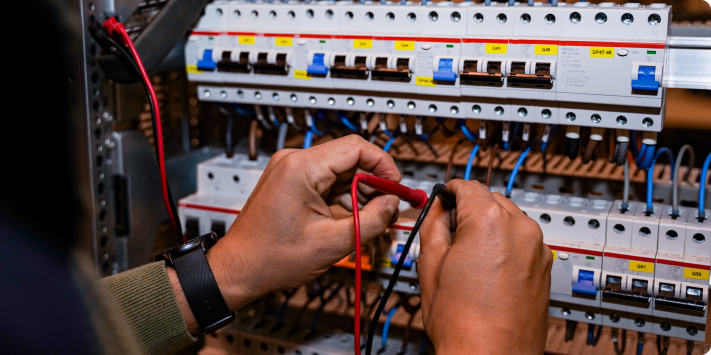

¿Cómo probar un interruptor diferencial?
Presiona el botón TEST mensualmente; si el interruptor no dispara, detén el uso y solicita revisión. Esta práctica está alineada con entender qué es y cómo funciona un interruptor diferencial y mantener su operatividad en el tiempo.
Para ensayos avanzados (tiempo y corriente de disparo), usa instrumentos de medición certificados y desconecta cargas aguas abajo para resultados precisos. Así validas qué es y cómo funciona un interruptor diferencial con datos objetivos y conforme normativa.
Preguntas Frecuentes
Salta cuando la corriente de fuga hacia tierra desequilibra las corrientes de fase y neutro más allá de su sensibilidad (p. ej., 30 mA). Si ocurre a menudo, revisa equipos con humedad, cables y la puesta a tierra. Para comprender qué es y cómo funciona un interruptor diferencial, recuerda que su disparo indica protección activa ante una derivación.
Se recomienda una prueba periódica (mensual) y tras cualquier intervención en el cuadro. Esta verificación confirma qué es y cómo funciona un interruptor diferencial en condiciones reales y evita falsas seguridades.
El tipo AC detecta fugas senoidales; el tipo A también pulsantes (electrónica monofásica); el tipo F cubre altas frecuencias; el tipo B incluye corrientes continuas (variadores/EV). Elegir bien, entendiendo qué es y cómo funciona un interruptor diferencial, evita disparos molestos y mejora la protección.
30 mA se usa para proteger a las personas en circuitos de uso general; 100 mA y 300 mA se aplican a selectividad o a prevenir incendios en entornos con mayores fugas. Relaciona esta elección con qué es y cómo funciona un interruptor diferencial y el nivel de riesgo de cada área.
